規格說明：
閥體材料：不銹鋼s.s316/s.s304黃銅
執行器材料：合金鋁/s.s304不銹鋼
閥盤密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10-DN65
螺紋：3/8"-21/2"
適用介質：水、中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3-O.8MPa
工作壓力：0-1.6MPa
|

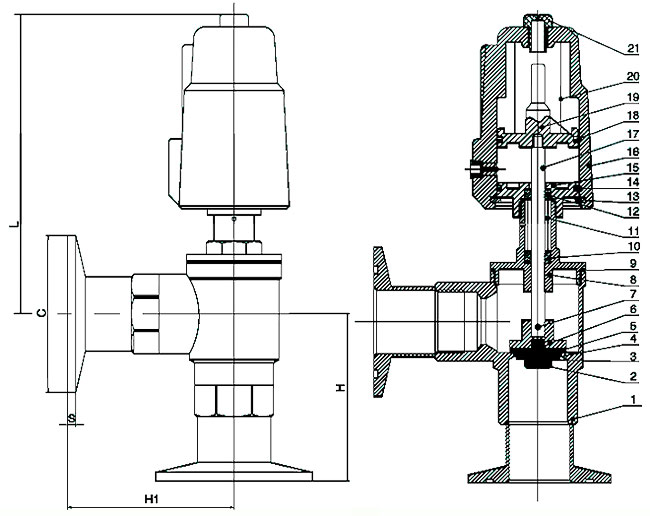

外形尺寸 |
|
DN |
H |
H1 |
L |
C |
S |
執行器 |
|
15 |
68 |
68 |
162 |
51 |
3 |
50 |
|
20 |
68 |
68 |
162 |
51 |
3 |
50 |
|
25 |
75.5 |
75.5 |
168/178 |
51 |
3 |
50/63 |
|
32 |
96 |
96 |
210 |
51 |
3 |
80 |
|
40 |
96 |
96 |
210 |
64 |
3 |
80 |
|
部分列表 |
|
1.閥帽 |
8.連接件 |
15.氣缸蓋 |
|
2.六角螺栓 |
9.密封環 |
16.氣缸 |
|
3.快裝盤 |
10.V型填料 |
17.閥桿 |
|
4墊片 |
11.彈簧 |
18.O型圈 |
|
5.密封盤 |
12.V型填料 |
19.活塞 |
|
6.閥盤 |
13.擋圈 |
20.彈簧 |
|
7.銷子 |
14.O型圈 |
21.觀察窗 |
中國.上玉集團有限公司是專業生產氣動角座閥的廠家，氣動角直閥(快裝)訂貨須知：
一、①氣動角直閥(快裝)產品名稱與型號②氣動角直閥(快裝)口徑③氣動角直閥(快裝)是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動角直閥(快裝)型號，請按氣動角直閥(快裝)型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
